Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Lichaamsmateriaal: | CF8, CF8M, WCB, CF3, CF3M | balmateriaal: | CF8, CF8M |
---|---|---|---|
VERRICHTING: | Handvat | Structuur: | Zwevende Bal Valve |
Model No: | Q44F-16P | model: | Volledige Haven |
Hoog licht: | ss flanged ball valve,ball valve flange type |

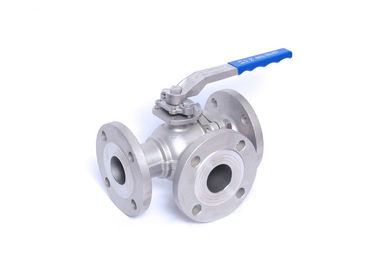

Hoge Prestaties 3 het Roestvrije staal Volledige Haven PN40 T van de ManierKogelklep/l-Haven
Specificaties
3 manierKogelklep
Toepasselijke Normen:
- Ontwerp en Productie: GB12237-89
- Verbinding: JB/T79
- Vuurvaste Test: API607 4de 1993
- Test en Inspectie: GB/T13927-1992
Groottewaaier:
- DN15 ~ DN200
Drukclassificatie:
- PN16 PN25 PN40
Temperatuurwaaier:
- -20°C~185°C
De kogelklep met drie richtingen is beschikbaar in de versies van T en l-. Het t-Type laat drie orthogonal pijpen toe om met elkaar te communiceren en het derde kanaal af te snijden om als spleet te functioneren en samen te voegen. Het kogelkleptype met drie richtingen van L kan twee die pijpen slechts aansluiten die aan elkaar orthogonal zijn, en kan niet de derde pijp met elkaar tegelijkertijd wordt verbonden houden, slechts te verdelen.
Druk | Grootte | L | L1 | D | D1 | D2 | Z-Φd | ISO5211 φD |
4-φW |
PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 | |
100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4-φ12 | |
125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4-φ16 | |
150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F16 | 4-φ16 | |
200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4-φ16 |
Toepassing
De kogelkleppen kunnen in een verscheidenheid van toepassingen en markten, zoals transmissie en opslag, industriële gasverwerking, en veel meer worden gebruikt. de kogelkleppen bieden betrouwbare lekbescherming die in gastoepassingen vooral voordelig is. De kogelkleppen hebben lage drukdaling en kunnen snel openen en sluiten.
Eigenschappen & Voordelen
1. Investering gegoten lichaamsbouw
2. Antistatisch apparaat
3. Het dubbele lichaam verstrekt verzegelen (O-ring, Pakking)
4. Face to face vanaf Standaardafmetingen
Contactpersoon: Hu
Tel.: 86-13957755057
