Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Lichaamsmateriaal: | SS304 SS316 | balmateriaal: | CF8, CF8M |
---|---|---|---|
Seat-materiaal: | ptfe | standaard: | GB, ANSI, JIS, DIN |
formaat: | DN15 ~ DN200 | Druk: | 10K 20K |
Hoog licht: | ss flanged ball valve,ball valve flange type |

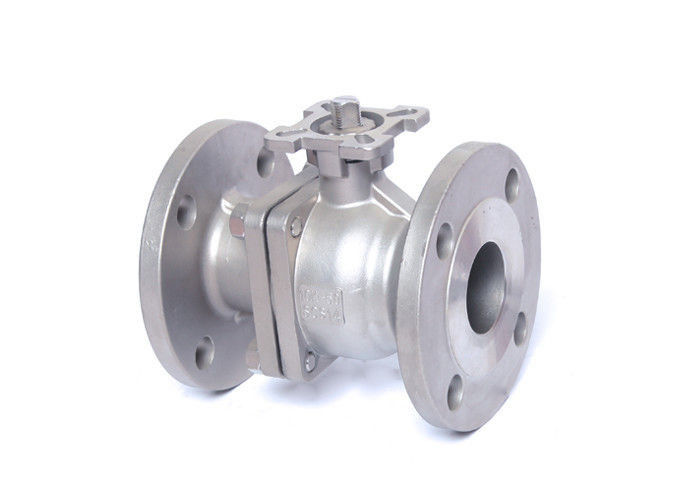

Van het de Havenroestvrije staal van JIS 10K SCS14 de Volledige Klep van de de Kogelklepdn50 Controle
Specificaties
Kogelklep
Toepasselijke Normen:
- Ontwerp en Productie: ASME B16. 34, API608
- Verbinding: JIS B2212 ~ B213
- Test en Inspectie: JIS B2003, API6D
- De Afmeting van aangezicht tot aangezicht: JIS B2002
Groottewaaier:
- DN15 ~ DN200
Drukclassificatie:
- JIS 10K 20K
Temperatuurwaaier:
- - 20 °C ~ 185 °C
De hoge het platformkogelklep van JIS keurt de Japanse standaardontwerpvergunning goed, en keurt de Japanse standaardflens, de Japanse standaardstructuurlengte, de Japanse standaardteeltmateriaalnorm, en het samengestelde Japanse nationale standaardproduct van JIS goed.
De structuur van hoge het platformkogelklep van JIS kan door om het even welke fabrikant worden geïnstalleerd en worden geïnstalleerd. Na installatie, kan de verbinding worden aangepast. Deze aanpassing te hoeven niet om actuator te demonteren, die effectief de het verzegelen prestaties beschermt.
Druk | Grootte | φD | L | φE | φB | φC | T | F | N-Φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
JIS 10K | 15 | 15 | 108 | 95 | 70 | 52 | 12 | 1 | 4-15 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
20 | 20 | 117 | 100 | 75 | 58 | 14 | 1 | 4-15 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
25 | 25 | 127 | 125 | 90 | 70 | 14 | 1 | 4-19 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
32 | 32 | 140 | 135 | 100 | 80 | 16 | 2 | 4-19 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
40 | 38 | 165 | 140 | 105 | 85 | 16 | 2 | 4-19 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
50 | 50 | 178 | 155 | 120 | 100 | 16 | 2 | 4-19 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
65 | Contacteer vrij ons | |||||||||||||||||
80 | ||||||||||||||||||
100 | ||||||||||||||||||
125 | ||||||||||||||||||
150 | ||||||||||||||||||
200 |
Toepassing
Geschikt voor algemene werkende media zoals water, oplosbare, zure en aardgas, maar ook geschikt voor middel met ruwe arbeidsvoorwaarden, zoals zuurstof, waterstofperoxyde, methaan en ethyleen, die wijd in diverse industrieën worden gebruikt.
Sterkte van Kogelklep
1. Geavanceerde CERAMISCHE het GIETEN technologie, redelijke structuur en mooie verschijning.
2. De klepzetel keurt elastische verzegelende structuur goed, die arbeid, lichtgewicht en goede het verzegelen prestaties bewaart.
3. De klepstam keurt een omgekeerd-verzegelde bottom-loading structuur goed, en de klepstam vliegt uit wegens interne druk niet, die veiligheid verzekeren.
Modelselectie
2PC volledige Haven Drijvende Kogelklep
Norm | ANSI | GB | JIS | DIN |
Druk | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Model | 1) Hoog Platformmodel 2) Handvatmodel |
